行業(yè)新聞
磷鐵P26在鋼水中添加多少?
2026-03-11
在鋼水中添加磷鐵P26（含磷量約24%~26%）時，添加量通常需控制在0.1%~0.3%的范圍內(nèi)，具體需根據(jù)鋼種需求、磷含量控制目標及工藝條件綜合確定。磷能提高鋼的耐大氣腐蝕能力，尤其在含銅鋼中效果更顯著。

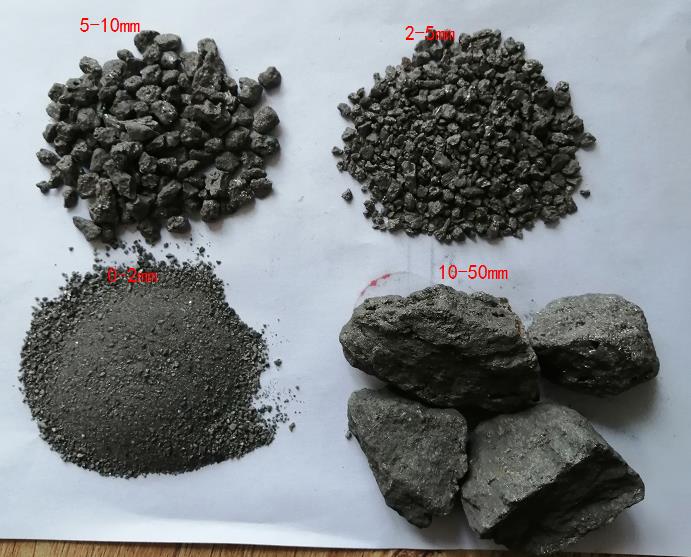

磷鐵P26是磷和鐵組成的鐵合金，含磷量約24%~26%，其余主要為鐵，并含有少量硅、錳、碳、硫等雜質(zhì)。在煉鋼中，磷鐵主要作為磷元素添加劑，用于調(diào)整鋼的化學(xué)成分，改善特定性能，磷在鐵素體中固溶可顯著提高鋼的屈服強度（每增加0.01%磷，屈服強度提升約10MPa）。
磷在鐵素體晶界偏聚會降低鋼的韌性，尤其在低溫下（如-20℃時，含磷0.03%的鋼沖擊功可降至10J），需嚴格控制含量。目標磷含量越高，添加量越大，但需避免超過鋼種上限（如Q235B鋼磷含量≤0.045%）。
